Instalando um cartucho FINE

Esta impressora é uma impressora inkjet monocromática. Instalar um cartucho FINE opcional ativa a impressão de cores.

Importante

  • Use o cartucho FINE instalado rapidamente. Após usar tinta no cartucho FINE, substitua-o por um novo cartucho FINE ou pelo protetor de contato.

Procedimento de instalação

Para instalar um cartucho FINE, siga o procedimento abaixo.

Importante

  • Não toque nos contatos elétricos (A) ou no ejetor da cabeça de impressão (B) em um cartucho FINE. A impressora poderá não imprimir corretamente se você tocá-los.

  • Instale um cartucho FINE imediatamente e não deixe a impressora com o cartucho FINE ou o protetor de contato removido.

  • Instale um novo cartucho FINE. A instalação de um cartuchos FINE usado pode entupir os ejetores.

  • Após a instalação de um cartucho FINE, não o remova da impressora nem o deixe aberto. Isso causará o ressecamento do cartucho FINE, e a impressora poderá não funcionar corretamente quando for reinstalada. Para manter a qualidade ideal de impressão, use um cartucho FINE no período de seis meses a partir da primeira utilização.

Nota

  • A tinta colorida pode ser consumida, mesmo ao imprimir um documento em preto e branco ou ao especificar impressão em preto e branco.

    As tintas coloridas e preta são consumidas na limpeza padrão e na limpeza profunda da cabeça de impressão, o que pode ser necessário para manter o desempenho da impressora. Quando acabar a tinta, substitua o cartucho FINE por um novo imediatamente.

  1. Verifique se a impressora está ligada.

  2. Abra a tampa superior (C).

    O suporte da cabeça de impressão (D) será movido para a posição de substituição.

    Cuidado

    • Não segure o suporte da cabeça de impressão para pará-lo ou movimentá-lo à força. Não toque no suporte da cabeça de impressão até sua parada completa.

    Importante

    • O interior da impressora pode estar manchado de tinta. Tenha cuidado para não manchar as mãos ou as roupas ao substituir os cartuchos FINE. É possível remover com facilidade a tinta do interior da impressora com um pano ou similar.

    • Não toque nas peças metálicas ou em outras peças no interior da impressora.

    • Se a tampa superior ficar aberta por mais de 5 minutos, o suporte da cabeça de impressão poderá se deslocar e o indicador luminoso Alarme (Alarm) poderá acender. Nesse caso, feche a tampa superior e abra-a novamente.

  3. Remova o protetor de contato.

    1. Aperte as guias e abra a tampa de fixação do cartucho.

    2. Retire o protetor de contato.

    3. Guarde o protetor de contato no bolso direito da impressora.

    Importante

    • Certifique-se de guardar o protetor de contato na impressora e mantê-lo com cuidado. Após usar tinta no cartucho FINE, substitua-o por um protetor de contato.

  4. Prepare um novo cartucho FINE.

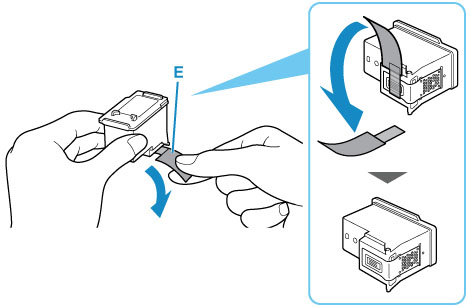

    1. Tire o cartucho FINE novo da embalagem e remova a fita de proteção (E) com cuidado.

    Importante

    • Se você agitar um cartucho FINE, a tinta poderá derramar e manchar suas mãos e a área ao redor. Manuseie um cartucho FINE com cuidado.

    • Tome cuidado para não manchar suas mãos e a área ao redor com a tinta na fita de proteção removida.

    • Depois de remover a fita de proteção, não a recoloque. Descarte-a de acordo com as leis e regulamentações locais referentes ao descarte de itens de consumo.

    • Não toque nos contatos elétricos ou no ejetor da cabeça de impressão de um cartucho FINE. A impressora poderá não imprimir corretamente se você tocá-los.

  5. Instale o cartucho FINE.

    1. Coloque um novo cartucho FINE no suporte da cabeça de impressão.

    2. Feche a tampa de fixação do cartucho para prender o cartucho FINE no lugar.

      Empurre a tampa de fixação do cartucho até ela encaixar.

  6. Feche a tampa superior com cuidado.

    Nota

    • Se o indicador luminoso do Alarme (Alarm) piscar depois que a tampa superior for fechada, execute a ação apropriada.

    • Quando você iniciar a impressão após a substituição do cartucho FINE, a impressora iniciará automaticamente a limpeza da cabeça de impressão. Não execute mais nenhuma operação até que a impressora conclua a limpeza da cabeça de impressão.

    • Se a cabeça de impressão estiver desalinhada, como indicado por linhas pautadas impressas desalinhadas ou sintomas similares, ajuste a posição da cabeça de impressão.

    • A impressora pode fazer um ruído durante o funcionamento.
